СП60, приспособление
Описание
Приспособление СП60 предназначено для калибровки и опробования датчиков наклона поверхности.
Первоначальное горизонтальное положение приспособления СП60 устанавливается с помощью уровня брускового 200–0,02 ГОСТ 9392–89 в двух, перпендикулярных друг к другу направлениях.
Задание наклона контрольной поверхности СП60 производится по часовому индикатору регулировочным винтом. Величина смещения часового индикатора ИЧ10 кл.0 ГОСТ 577–68 от нулевого уровня при наклоне поверхности на 1 мм/м равна 0,25 мм.
В состав приспособления входит индикатор часового типа ИЧ10 и уровень брусковый.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон смещения наклона поверхности, мм/м | ±20 |
| Основная погрешность установки наклона поверхности, мм/м | ±0,06 |
| Коэффициент перерасчета | 4 |
| Габаритный размер, мм | 324×162×198 |
| Масса, кг, не более | 12 |
Применение
Калибровка и опробование измерителя наклона поверхности совместно с датчиками:
- Датчик S170C

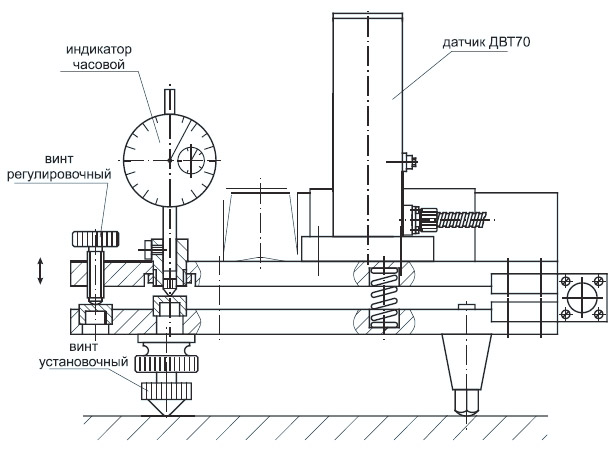

Габаритные размеры и схема соединения
