ИП34Ex, преобразователь измерительный
Описание
Предназначен для измерения перемещения, относительного виброперемещения (0,5-1500 Гц) совместно с датчиками вихретоковыми ДВТ10Ех и ДВТ20Ех, взрывозащищенное исполнении 1ExibIIBT3 GbX. Выходной сигнал - постоянный ток 4-20 мА пропорциональный измеряемой величине
Применяется совместно с контроллерами аппаратуры"Вибробит 300" и "Вибробит 500".
Особенности:
Технические характеристики
| Параметр | Значение | ||
|---|---|---|---|
| Измеряемый параметр | Перемещение Относительное виброперемещение |
||
| Совместимость с датчиками | ДВТ10Ex; ДВТ20Ex | ||
| Диапазон измерения | 0 — 2 мм (с ДВТ10Ех); 0 — 4 мм (с ДВТ20Ех) |
||
| Диапазон частот измерения виброперемещения, Гц | 0,05 - 1500 | ||
| Наличие взрывозащиты | Да | ||
| Вид взрывозащиты | Искробезопасная электрическая цепь | ||
| Маркировка взрывозащиты | 1Ex ib IIB T3 Gb X | ||
| Особые требования взрывозащиты | Подключение через барьеры искробезопасные, установка во взрывозащищённую коробку преобразователей | ||
| № в реестре средств измерения | 50585-12 | ||
| Пределы допускаемой основной погрешности измерения, % | ±2,0 (приведенная) | ||
| Межповерочный интервал, лет | 2 | ||
| Тип выхода | 4 — 20 мА DC | ||
| Сопротивление нагрузки, Ом (не более) | 500 | ||
| Схема подключения | 4-х проводная | ||
| Напряжение питания , В | +(18-25,2)* | ||
| Ток потребления, max (мА) | 45 | ||
| Рабочий температурный диапазон, °С | от -40 до +70 | ||
| Степень защиты по ГОСТ 14254-96 | IP32 | ||
| Тип подключения к датчику | РСГ7ТВ | ||
| Тип подключения к кабелю | Клеммник | ||
| Габаритные размеры, мм | 127*62*34 | ||
| Срок службы, не менее, лет | 10 | ||
| Гарантийный срок эксплуатации, мес | 24 | ||
| Средняя наработка на отказ, час. | 150000 | ||
| *) При питании через искробезопасный барьер типа БИБ-02DP-22 напряжение питания: + (21,5 – 25,2) В. | |||
Применение
Конфигуратор продукции
Преобразователь измерительный ИП34Ех-В
*
*
*
Описание:
Преобразователь измерительный для измерения смещения во взрывозащищенном исполнении 1Ex ib IIB T3 Gb X применяемый для работы с датчиками вихретоковыми типа ДВТ10Ех; ДВТ20Ех; Диапазон частот виброперемещения 0,5-1500 Гц; диапазон рабочих температур -40...+70°С; Габаритные размеры корпуса 127*62*34 мм.
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия

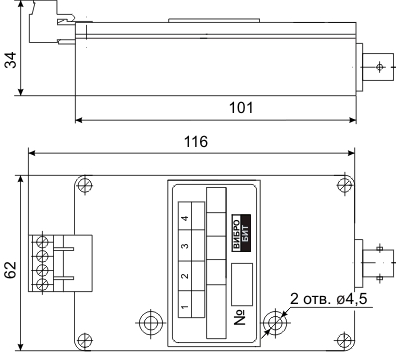

Габаритные размеры и схема соединения
