DT400.010 — CPS, цифровой измерительный преобразователь

Описание

Предназначен для непрерывного измерения и контроля параметра виброперемещения, обработки и последующей передачи во внешние системы. Совместим с пьезоэлектрическими датчиками типа CPS400.610M из состава аппаратуры "Вибробит 400". Адаптирован для контроля виброперемещения на низких частотах опорных узлов гидроагрегатов. Устанавливается в шкафы в непосредственной близости от контролируемого оборудования.

Совместно с датчиком образует измерительный канал и является средством измерения утвержденного типа.

Встроенный микропроцессор обеспечивает все необходимые функции по обработке сигналов необходимые для широкополосной диагностики (спектры, гармоники и пр.) и их последующей передачи в программное обеспечение.

Особенности:

Индикация показаний через 5-ти знаковый индикатор;
Монтаж на DIN рейку;
Цифровой интерфейс связи RS485/CAN2.0B
Функции цифровой обработки сигналов;
Подключение датчиков на расстояни до 300 метров;

Функции:

Вычисление фазы оборотных составляющих
Обработка сигнала по заданной функции
Настраиваемые частотные зоны
Контроль скачка параметра
Контроль исправности датчика

Технические характеристики

Наименование параметра	Значение
Количество каналов измерения	1
Тип входного сигнала	от датчика
Совместимость с датчиками	СPS400.610M
Измеряемый параметр	Виброперемещение абсолютное (размах)
Диапазон измерения	5 — 1000; мкм
Диапазон частот измерения, Гц	0.7 - 200
№ в реестре средств измерения	57879-14
Границы допускаемой основной погрешности измерения	±2,5 % (относительная)
Межповерочный интервал, лет	2
Унифицированный выход	4 – 20 мА * 1 релейный выход 3 RS485 1 CAN2.0B * 1
Диагностический интерфейс USB	Да
Интерфейс линии синхронизации	Да
Напряжение питания , В	+18 до +30
Ток потребления, max (мА)	90
Рабочий температурный диапазон, °С	от - 40 до + 70
Степень защиты по ГОСТ 14254-96	IP30
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М7

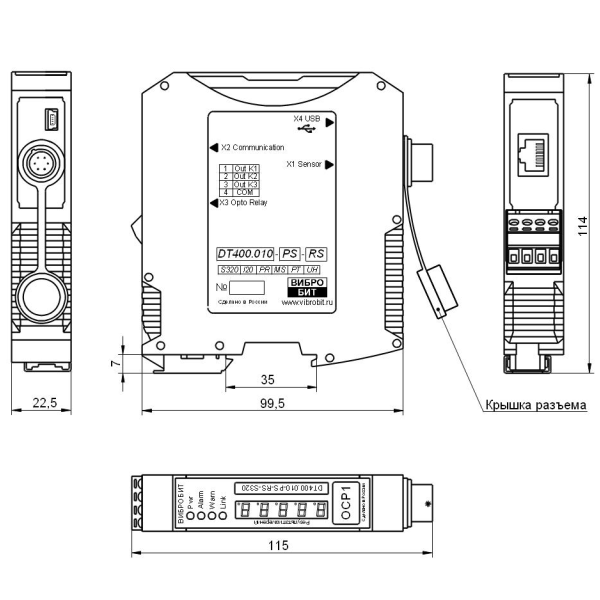

Габаритные размеры, мм	2311514
Тип крепления	на DIN-рейку
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	24
Средняя наработка на отказ, час.	150000
