ДПЭ22МВУ, датчик пьезоэлектрический
Описание
Датчик абсолютной вибрации предназначенный для измерения мгновенного виброускорения в диапазоне от 0 до 140 м/с² в температурном диапазоне от -40 до +180°C.
Выходной сигнал пропорционален мгновенному значению виброускорения, интерфейс - переменный ток 1-5; 4-20 мА (4-х проводная схема).
Применяется в каналах контроля абсолютной вибрации совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".
Особенности:
- Треугольное фланцевое основание (тип Т3М4)
- Внешний усилитель
- Разъемное соединение
- 4-х проводная схема подключения
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | пьезоэлектрический |
| Измеряемый параметр | виброускорение (мгновенное значение) |
| Совместимость с преобразователями | не требуется |
| Диапазон измерения | 0,5-140 м/с² |
| Диапазон частот | 2 - 5000 Гц |
| № в реестре средств измерения | 91256–24 |
| Пределы допускаемой основной погрешности измерения, % | ±2,5 (относительная) |
| Межповерочный интервал, лет | 2 |
| Тип выхода | 1-5мА / 4-20мА AC |
| Сопротивление нагрузки, Ом (не более) | 402 / 200 |
| Схема подключения | 4-х проводная |
| Напряжение питания , В | + (18 – 36) |
| Ток потребления, max (мА) | 35 |
| Рабочий температурный диапазон, °С | от −40 до +180 (вибропреобразователь) от −40 до +85 (внешний усилитель) |
| Степень защиты по ГОСТ 14254-96 | IP67 (вибропреобразователь) IP32 (внешний усилитель) |
| Группа по устойчивости |
М5 |
| Разъем | винтовой зажим |
| Габаритные размеры, мм | 33*33*36 (вибропреобразователь) 101*62*30 (внешний усилитель) |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 36 |
| Средняя наработка на отказ, час. | 150 000 |
Конфигуратор продукции
Датчик абсолютной вибрации ДПЭ22МВУ
*
*
Ир
Описание:
Датчик измерения мгновенного значения виброускорения; Выходной сигнал - переменный ток с постоянной составляющей; 4-х проводная схема подключения; Диапазон рабочих температур -40...+180°С (вибропреобразователя) -40...+85°С (внешнего усилителя); Диапазон рабочих частот 2-5000 Гц
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия

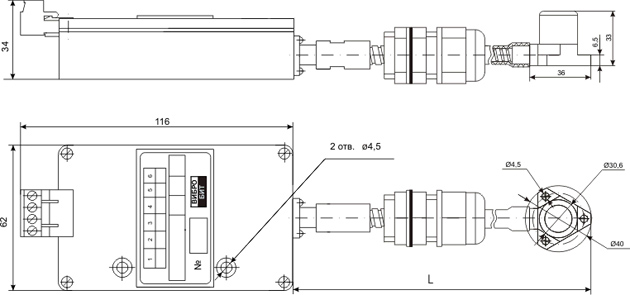

Габаритные размеры и схема соединения
